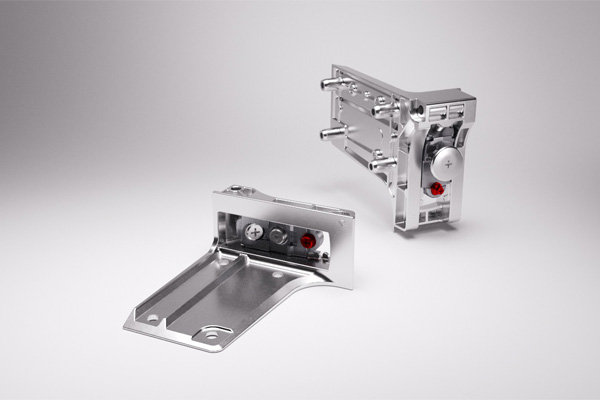

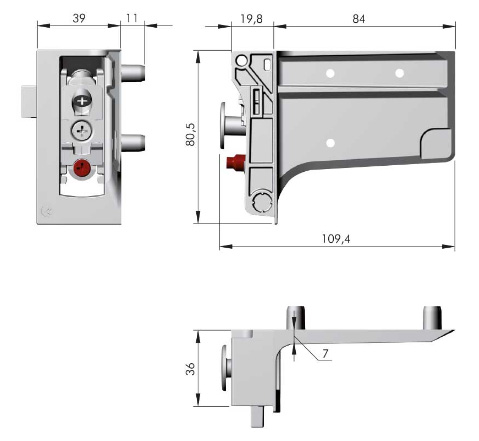

Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7

Вариант установки Артикул
левый 6 34222 10 ZN КУПИТЬ
правый 6 34222 00 ZN КУПИТЬ
ПРОКОНСУЛЬТИРОВАТЬСЯ

Преимущества

  • возможность установки навеса в корпус с выдвижными ящиками без дополнительной фрезеровки боковины корпуса;
  • нагрузка на один навес – до 120 кг;

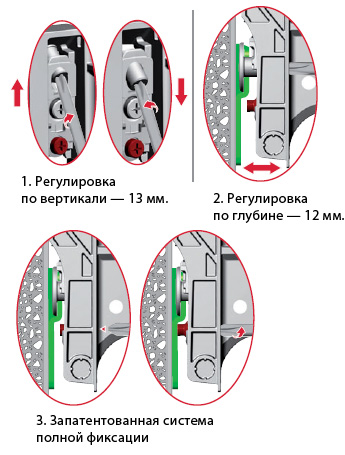

  • беспрепятственные регулировки: по вертикали — 13 мм, по глубине — 12 мм, по горизонтали — за счет ответной планки;
  • регулировки, как и во всем семействе навесов LIBRA, осуществляются независимо друг от друга – это позволяет производить точную регулировку корпуса даже в полностью загруженном состоянии;
  • запатентованная система фиксации корпуса;

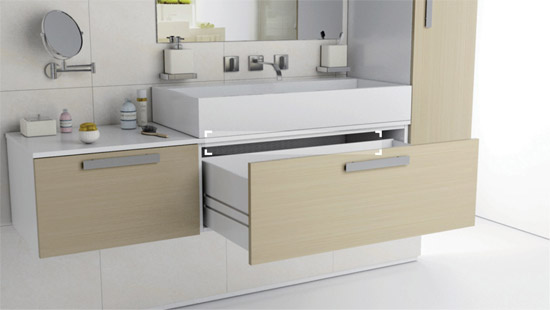

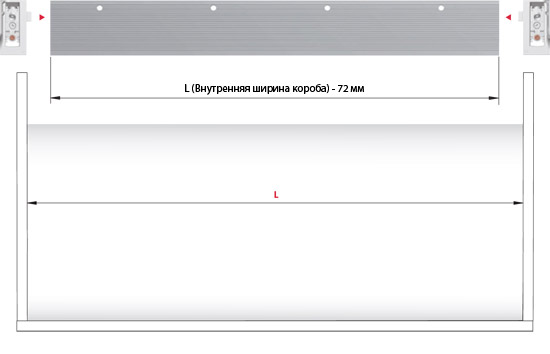

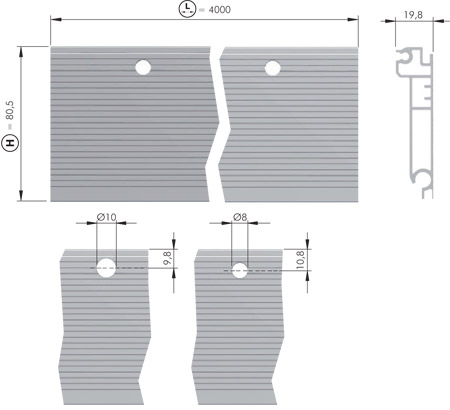

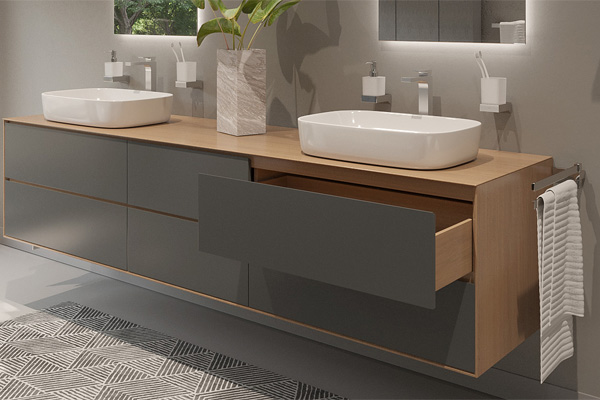

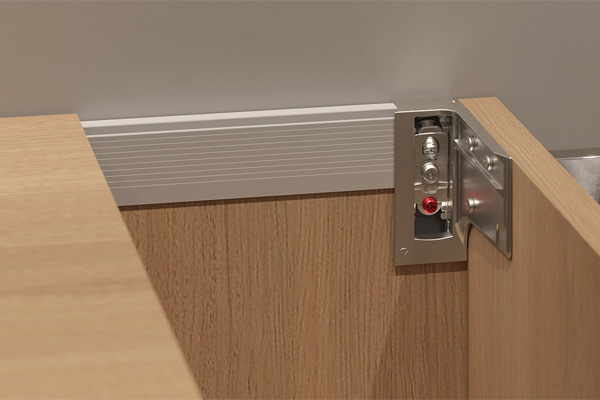

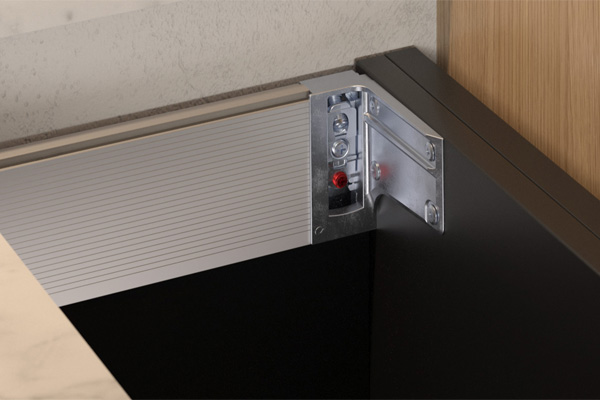

  • возможность опционального использования алюминиевого профиля в широких корпусах и корпусах без верхней крышки (как правило, в ванных комнатах, когда на корпус сразу ставится раковина);
  • возможность дополнительной фиксации к стене через алюминиевый профиль в широких корпусах с выдвижными ящиками;
  • возможность использования с профилем-навесом LIBRA CH вместо опционального алюминиевого профиля.

Материал: металл

LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки

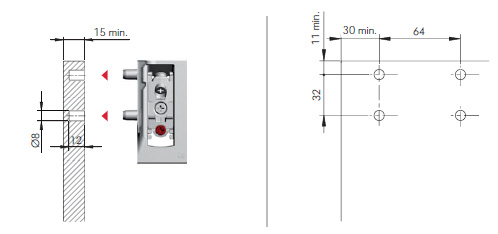

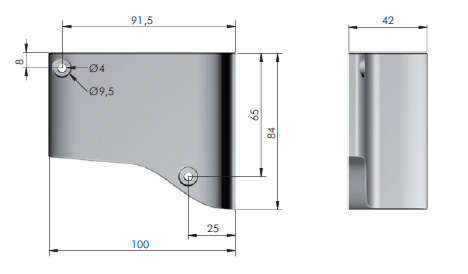

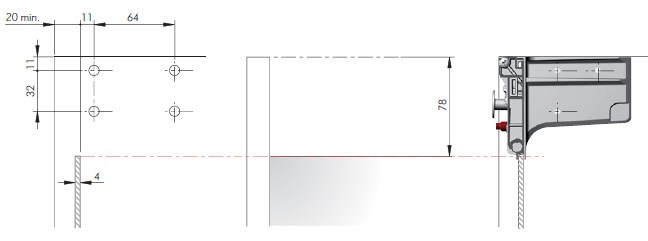

Присадочные размеры

Для боковины

LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки

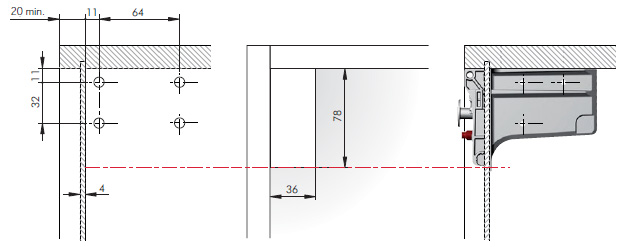

При использовании задней панели толщиной 3,2 мм без алюминиевого профиля

LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки

При использовании задней панели толщиной 3,2 мм с алюминиевым профилем

LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки

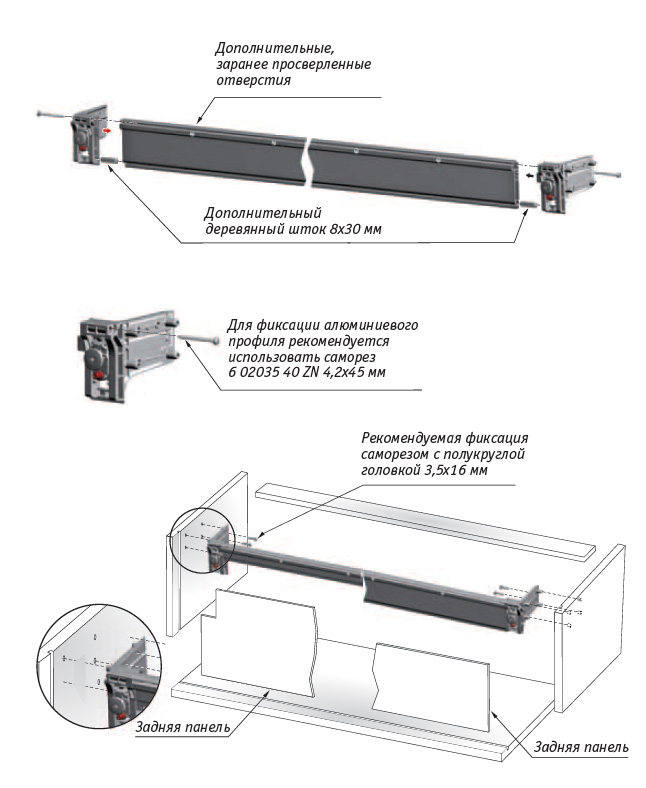

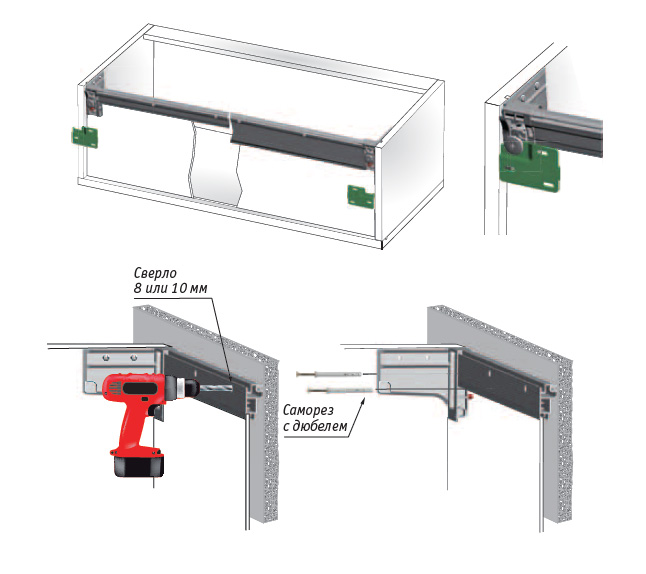

Установка навеса в корпус и навешивание корпуса на стену

LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки

Регулировка навесов

Важно! При регулировке навеса не использовать шуруповерт

LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки

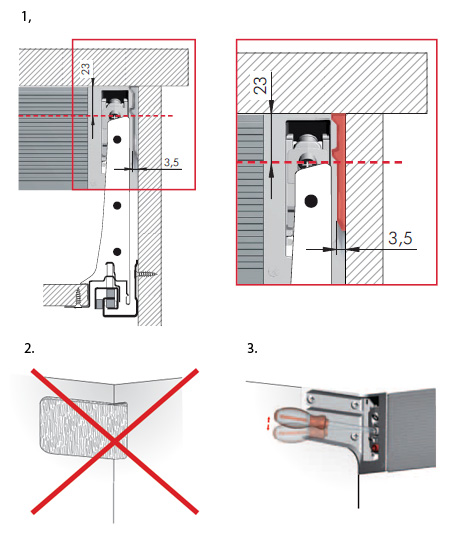

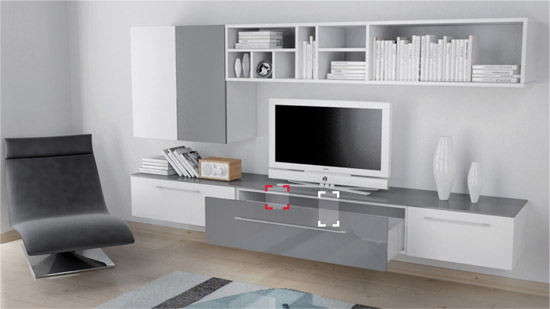

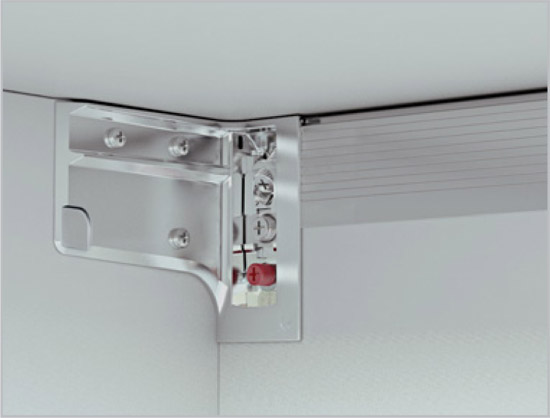

Использование навеса LIBRA H7 в корпусах с выдвижными ящиками

  1. Возможность использования максимальной глубины ящика за счет минимальной толщины навеса.
  2. Не требуется дополнительная подготовка боковин для установки навеса в корпус с выдвижным ящиком.
  3. Удобная регулировка навеса в корпусе – свободный беспрепятственный доступ к регулировочным винтам под прямым углом.
LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на штоки

C ЭТИМ ТОВАРОМ ПОКУПАЮТ

LIBRA H7 Алюминиевый профиль для навеса, стандартный,  длина 496 мм
6700496100 LIBRA H7 Алюминиевый профиль для навеса, стандартный, длина 496 мм
LIBRA H7 Алюминиевый профиль для навеса, стандартный,  длина 796 мм
6700796200 LIBRA H7 Алюминиевый профиль для навеса, стандартный, длина 796 мм
LIBRA H7 Алюминиевый профиль для навеса, стандартный,  длина 1096 мм
6701096300 LIBRA H7 Алюминиевый профиль для навеса, стандартный, длина 1096 мм
LIBRA H7 Алюминиевый профиль для навеса, усиленный, длина 496 мм
6 71049 6100 LIBRA H7 Алюминиевый профиль для навеса, усиленный, длина 496 мм
LIBRA H7 Алюминиевый профиль для навеса, усиленный, длина 796 мм
6 71079 6200 LIBRA H7 Алюминиевый профиль для навеса, усиленный, длина 796 мм
LIBRA H7 Алюминиевый профиль для навеса, усиленный, длина 1096 мм
6 71109 6300 LIBRA H7 Алюминиевый профиль для навеса, усиленный, длина 1096 мм
LIBRA H7 Заглушка для мебельного навеса, пластик, белая, левая
6 34906 10 AB LIBRA H7 Заглушка для мебельного навеса, пластик, белая, левая
LIBRA H7 Заглушка для мебельного навеса, пластик, белая, права
6 34906 20 AB LIBRA H7 Заглушка для мебельного навеса, пластик, белая, права

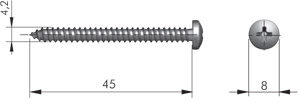

LIBRA H7 Саморез с полукруглой головкой под крест
