Мебельный навес LIBRA H11

LIBRA H11
Проконсультироваться

Преимущества:

  • нагрузка на пару навесов — до 240 кг;
  • беспрепятственные регулировки: по вертикали — 12  мм, по глубине — 10  мм, по горизонтали — за счёт ответной планки (при регулировке навеса не использовать шуруповерт);
  • регулировки, как и во всем семействе навесов LIBRA, осуществляются независимо друг от друга — это позволяет производить точную регулировку корпуса даже в полностью загруженном состоянии;
  • запатентованная система фиксации корпуса;
  • возможность использования с профилем-навесом LIBRA CH;
  • в зависимости от направляющих (производитель) есть возможность использовать навес в корпусах с выдвижными ящиками без дополнительной фрезеровки.

Рекомендуется использовать с планкой LIBRA WP13.

    Регулировка: по высоте — 12 мм, по глубине — 10 мм (при регулировке навеса не использовать шуруповерт!)

    Материал: металл

Преимущества:

  • нагрузка на пару навесов — до 240 кг;
  • беспрепятственные регулировки: по вертикали — 12  мм, по глубине — 10  мм, по горизонтали — за счёт ответной планки (при регулировке навеса не использовать шуруповерт);
  • регулировки, как и во всем семействе навесов LIBRA, осуществляются независимо друг от друга — это позволяет производить точную регулировку корпуса даже в полностью загруженном состоянии;
  • запатентованная система фиксации корпуса;
  • возможность использования с профилем-навесом LIBRA CH;
  • в зависимости от направляющих (производитель) есть возможность использовать навес в корпусах с выдвижными ящиками без дополнительной фрезеровки.

Рекомендуется использовать с планкой LIBRA WP13.

    Регулировка: по высоте — 12 мм, по глубине — 10 мм (при регулировке навеса не использовать шуруповерт!)

    Материал: металл

Вариант установкиАртикул
правыйP1905940ZN Купить в интернет-магазине
левыйP1905620ZN Купить в интернет-магазине

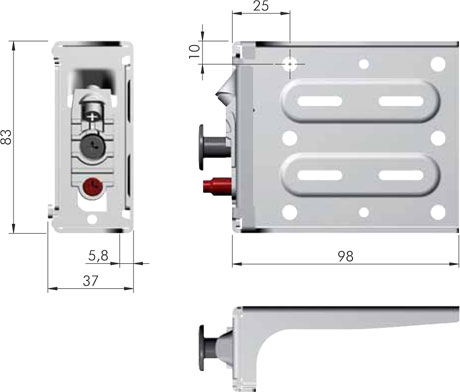

LIBRA H11 Мебельный навес

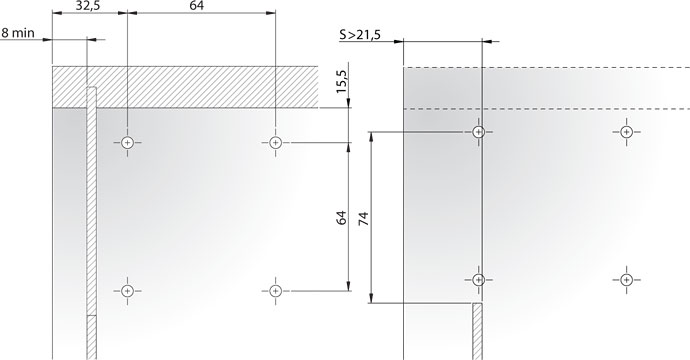

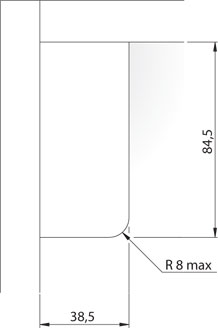

Присадочные размеры (без использования заглушки)

Для боковины

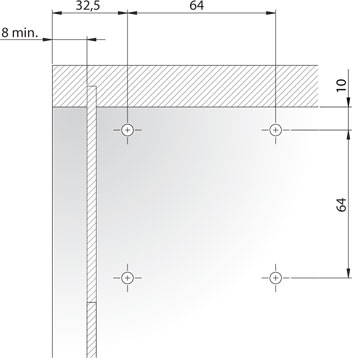

Для задней стенки

LIBRA H11 Мебельный навес LIBRA H11 Мебельный навес

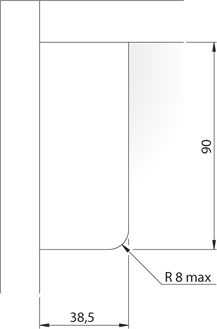

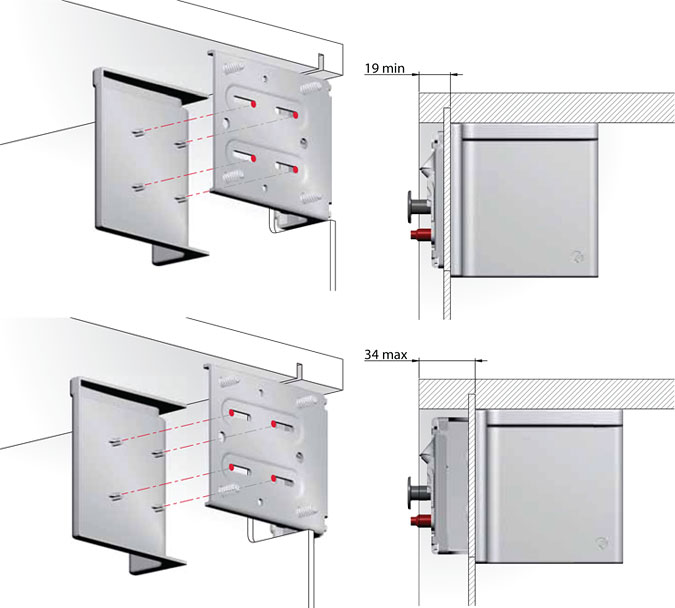

Присадочные размеры (с использованием заглушки)

Для боковины

LIBRA H11 Мебельный навес

Для задней стенки

LIBRA H11 Мебельный навес

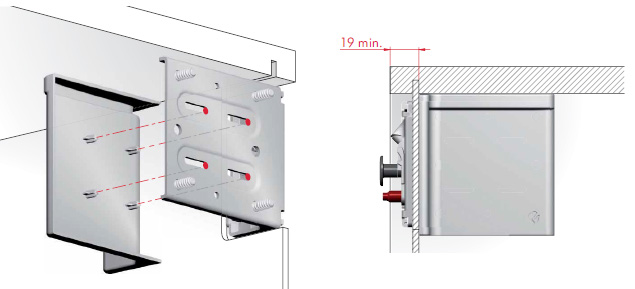

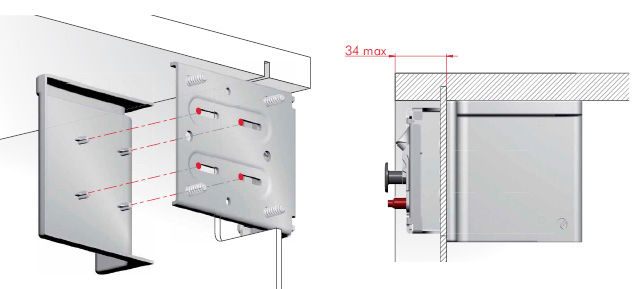

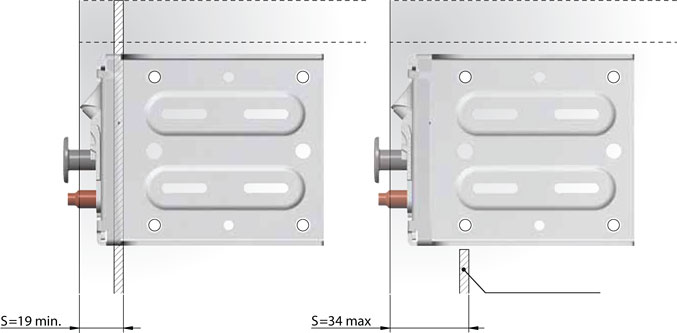

Положение задней панели

LIBRA H11 Мебельный навес

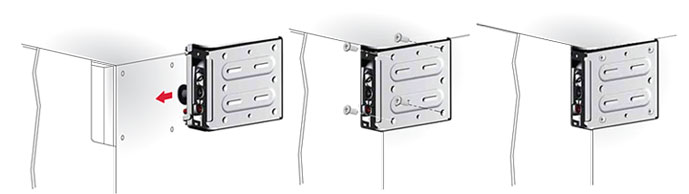

Установка навеса

LIBRA H11 Мебельный навес

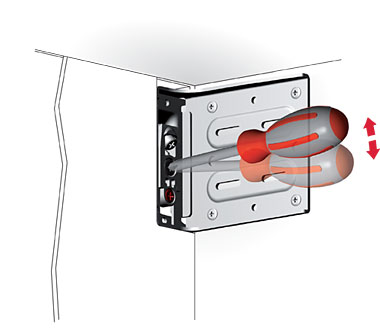

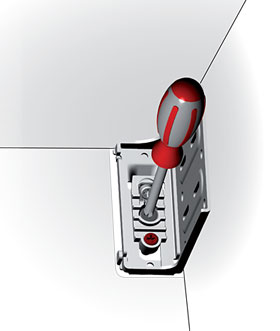

Регулировка навеса

При регулировке навеса не иcпользовать шуруповерт!

По вертикали — 12 мм.

По глубине — 10 мм.

LIBRA H11 Мебельный навес LIBRA H11 Мебельный навес

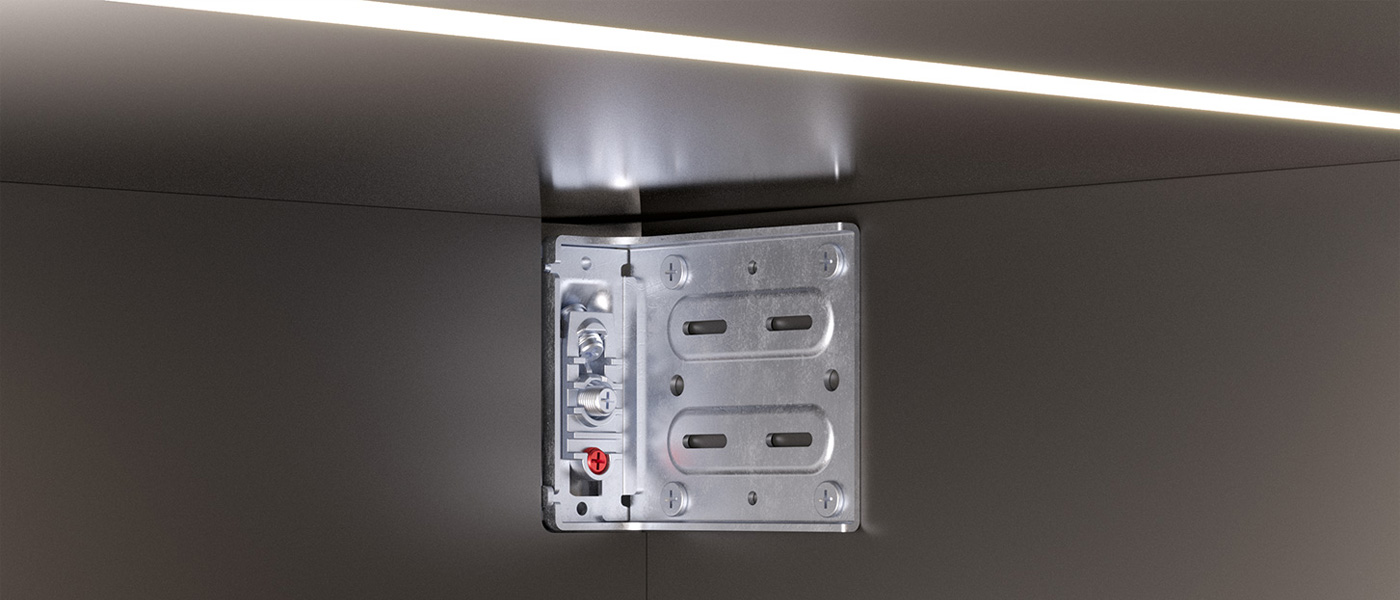

Запатентованная система полной фиксации.


LIBRA H11 Мебельный навес

Регулировка навеса

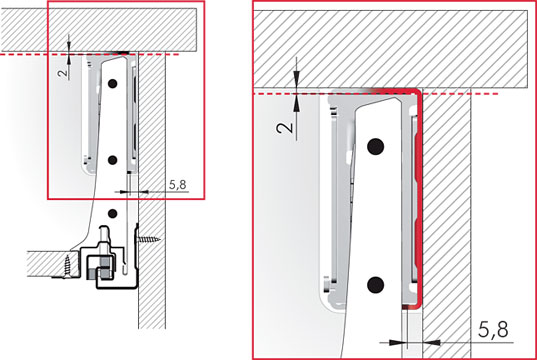

1. Возможность использования максимальной глубины ящика за счет минимальной толщины навеса.

LIBRA H11 Мебельный навес

2. Не требуется дополнительной подготовки боковин для установки навеса в корпус с выдвижным ящиком.

3. Удобная регулировка навеса в корпусе — свободный беспрепятственный доступ к регулировочным винтам под прямым углом (при регулировке навеса не использовать шуруповерт!).

LIBRA H11 Мебельный навес LIBRA H11 Мебельный навес

LIBRA H11 Мебельный навес

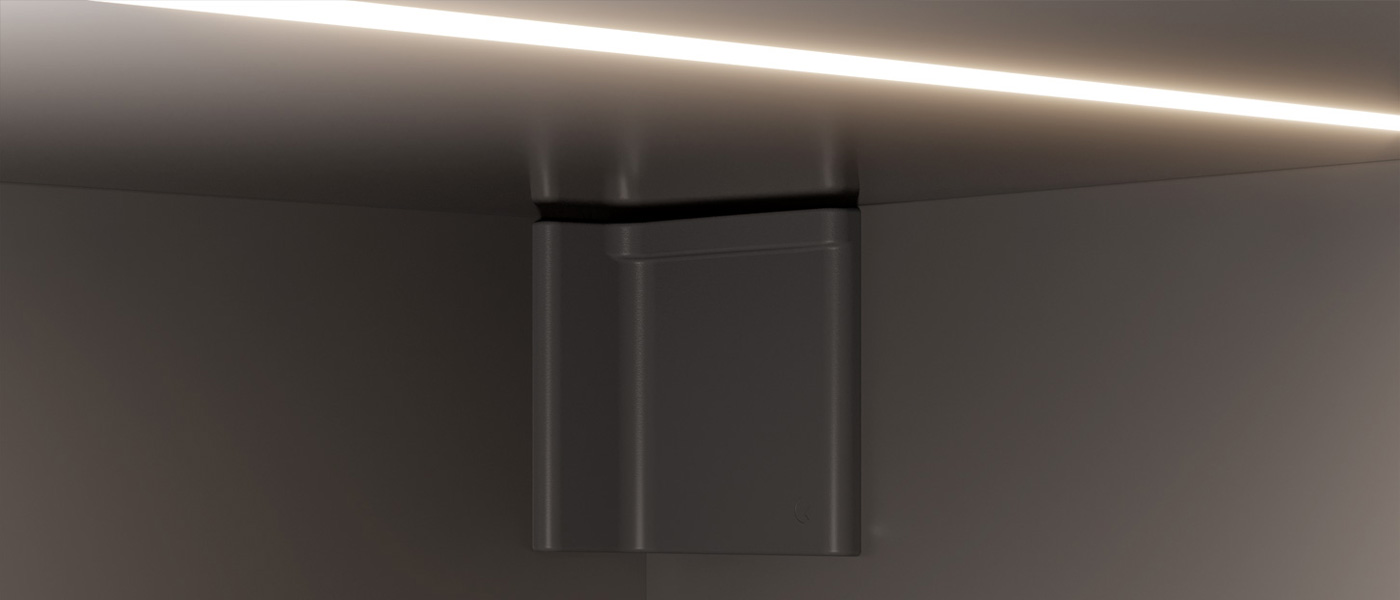

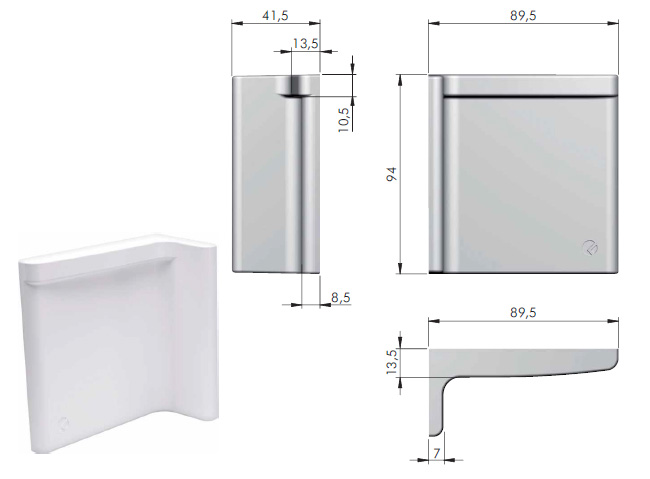

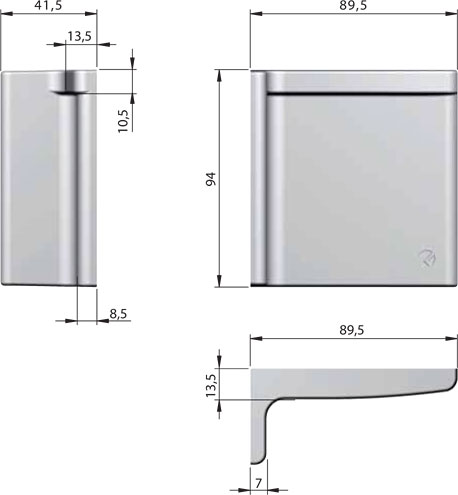

Заглушки для мебельного навеса LIBRA H11

Заглушка для мебельного навеса LIBRA H11

Заглушка для мебельного навеса LIBRA H11

Заглушка для мебельного навеса LIBRA H11

LIBRA H11 Заглушка для мебельного навеса, пластик, белая, правая

LIBRA H11 Заглушка для мебельного навеса, пластик, белая, левая

LIBRA H11 Заглушка для мебельного навеса, пластик, антрацит, правая

LIBRA H11 Заглушка для мебельного навеса, пластик, антрацит, левая
