Система навесов для стеновых панелей SYMETRA ONE
| Наименование | Артикул | |
|---|---|---|
| навес с креплением на штоки, правый | P2502434ZN | КУПИТЬ |
| навес с креплением на штоки, левый | P2408184ZN | КУПИТЬ |
| упор регулируемый с креплением на штоки | P2308264EA | КУПИТЬ |
| распорный клин | P2411410EA | КУПИТЬ |
| планка для упора регулируемого | P2408750EA | КУПИТЬ |
| планка для навесов с системой против опрокидывания | P240702100 | КУПИТЬ |

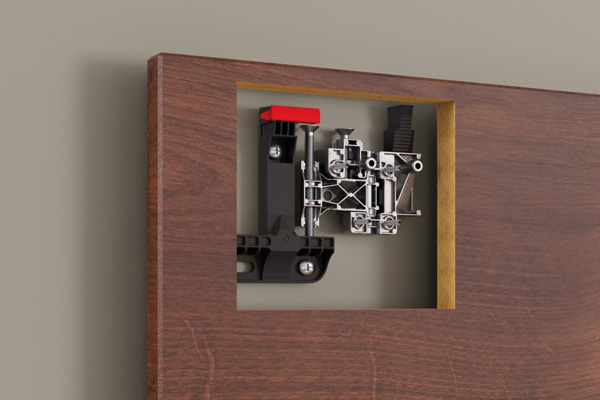

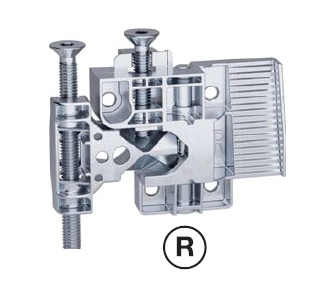

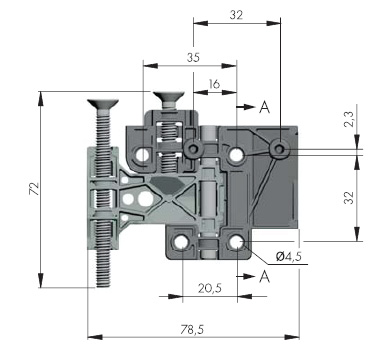

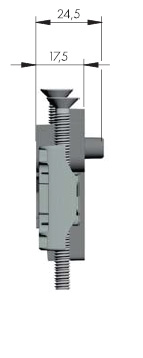

Мебельный навес для стеновых панелей с креплением на штоки

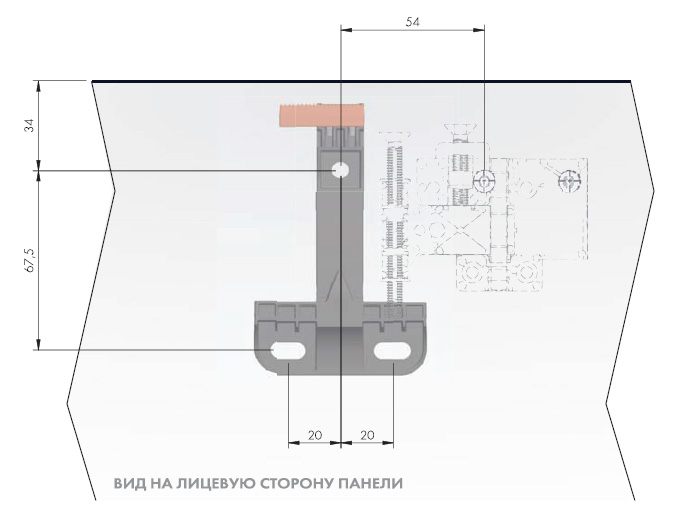

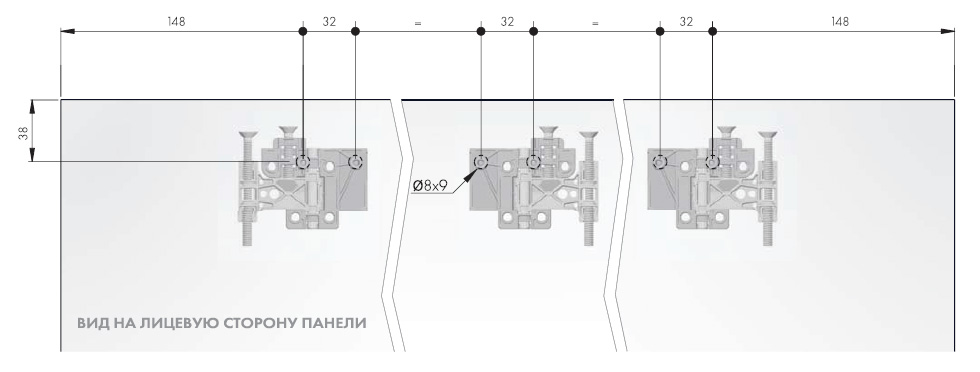

Присадочные размеры

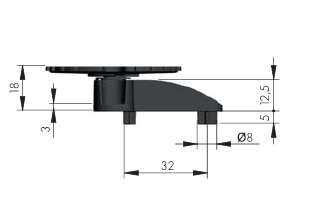

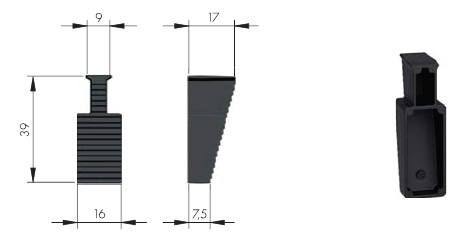

Распорный клин

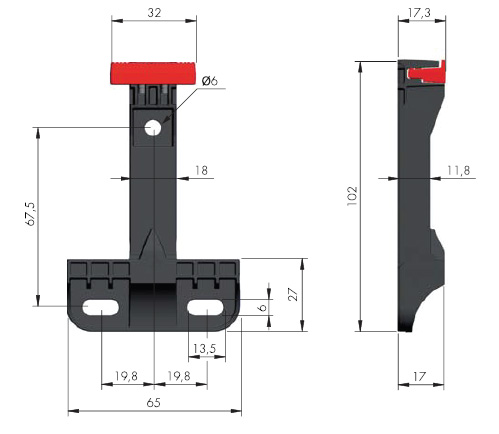

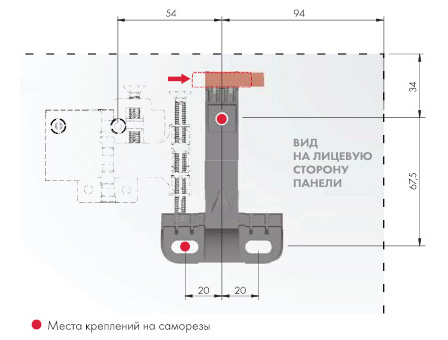

Планка для навесов с системой против опрокидывания

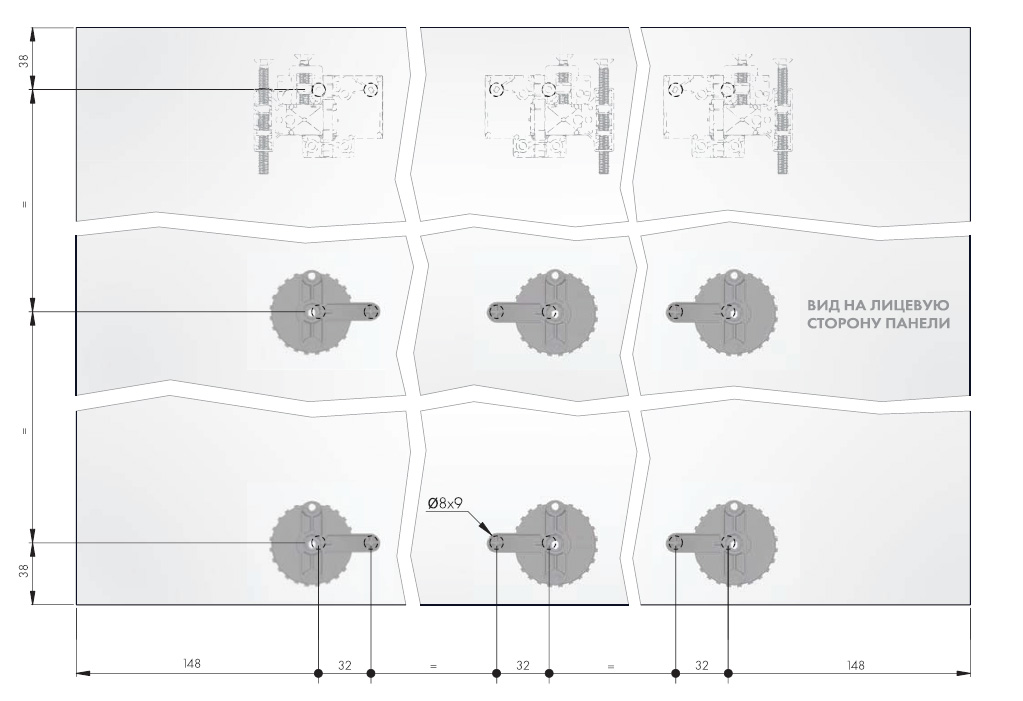

Присадочные размеры

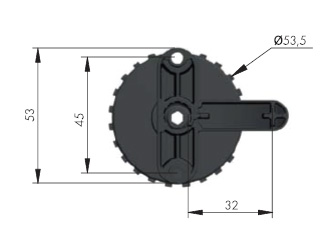

Упор регулируемый с креплением на штоки

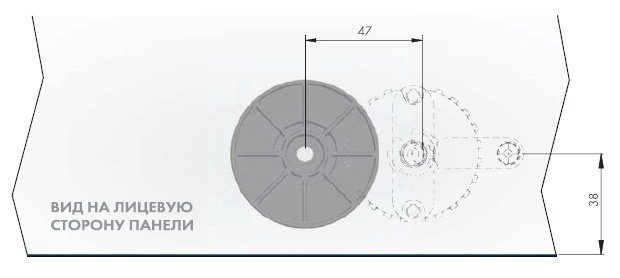

Присадочные размеры

Планка для упора регулируемого

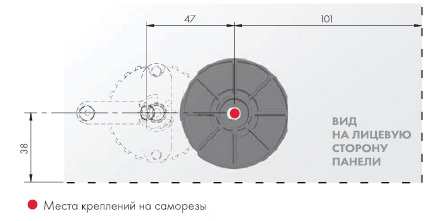

Присадочные размеры

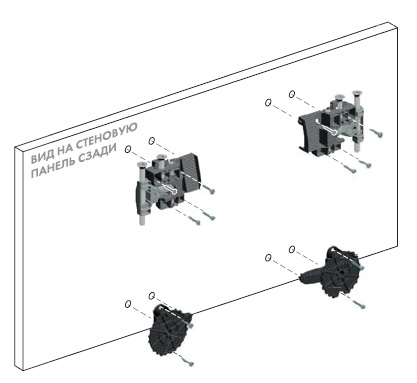

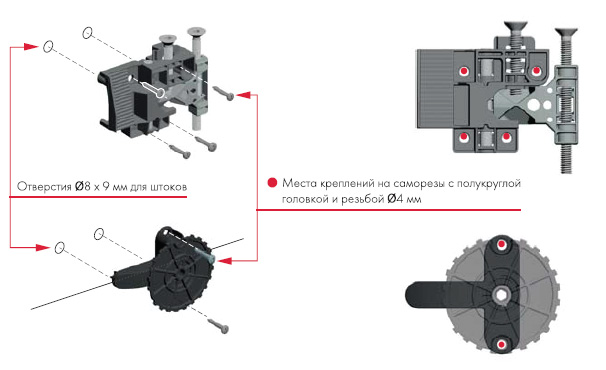

Монтаж мебельного навеса и регулируемого упора на стеновую панель

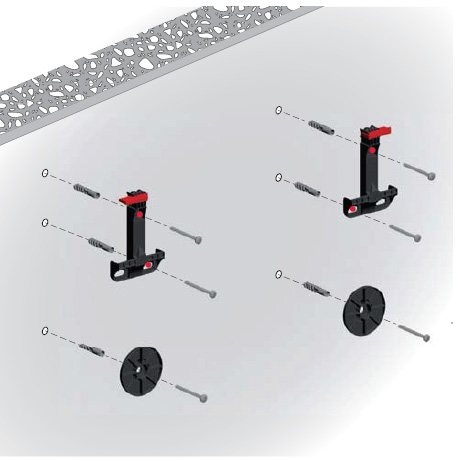

Монтаж планок на стену
Убедитесь, что стена в месте фиксации
приемлемого качества.
Используйте крепёжную фурнитуру,
соответствующуюконструкции стены.
Монтаж планки для навесов
Монтаж планки для упора
приемлемого качества.
Используйте крепёжную фурнитуру,
соответствующуюконструкции стены.
Монтаж планки для навесов
Монтаж планки для упора
Внимание!
Рекомендуется закрепить планку к стене саморезами, расположенными на той же стороне, что и навес.

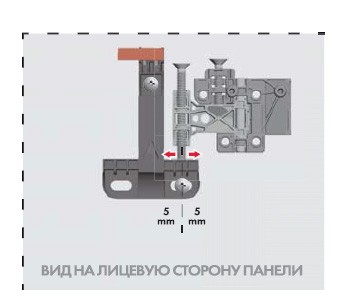

Перед монтажом панели сдвиньте фиксатор против опрокидывания таким образом, чтобы он не мешал навесу.

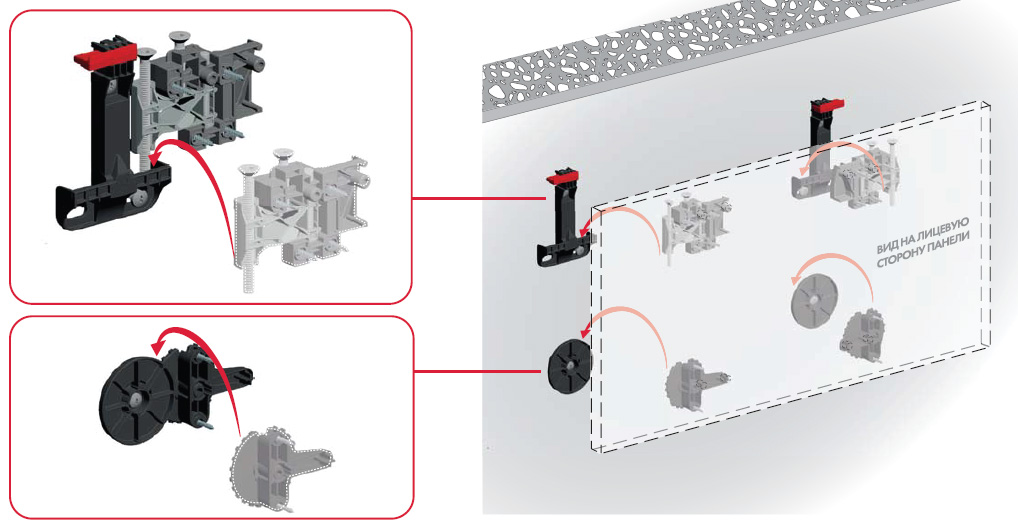

Установка стеновой панели на стену

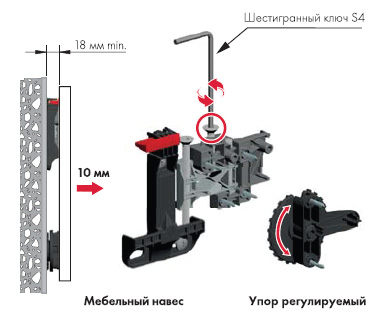

Регулировки
Регулировка по глубине

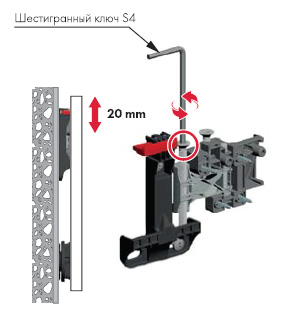

Регулировка по вертикали

Регулировка по вертикали

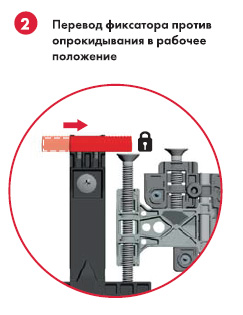

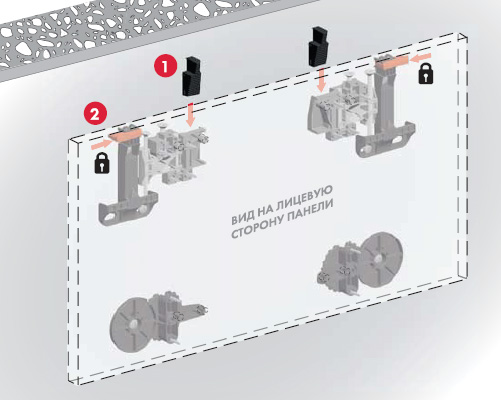

Фиксация стеновой панели
