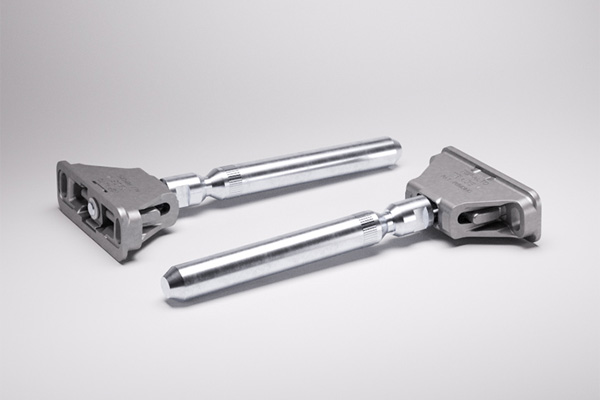

TRIADE Скрытый менсолодержатель + кронштейн

TRIADE Скрытый менсолодержатель + кронштейн

ВИДЕО
Наименование Артикул
TRIADE TRIADE КУПИТЬ
Кронштейн для TRIADE 7020 790 КУПИТЬ
Кондуктор для TRIADE Y0JG0130RO/triade/set КУПИТЬ
ПРОКОНСУЛЬТИРОВАТЬСЯ

Особенности:

  • нагрузка до 29 кг на 1 менсолодержатель (использование кронштейна увеличивает надежность крепления к стене плохого качества; максимальная нагрузка не изменяется).

ОЧЕНЬ ВАЖНО! Нагрузка на менсолодержатель прямо пропорциональна глубине полки (см. графики соотношения нагрузки и глубины полки).

TRIADE Скрытый менсолодержатель

ОЧЕНЬ ВАЖНО! TRIADE устанавливается надписью «TOP-ALTO» вверх

TRIADE Скрытый менсолодержатель

Внимание! Убедитесь, что стена в месте фиксации полки соответствующего качества. Используйте крепежную фурнитуру, соответствующую конструкции стены.

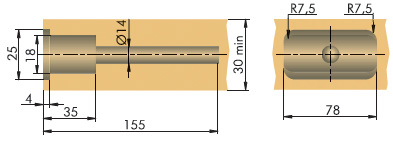

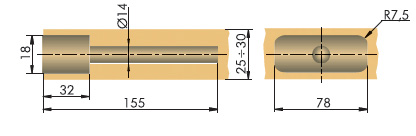

При толщине полки 25 мм остается зазор 4 мм между стеной и торцом полки.

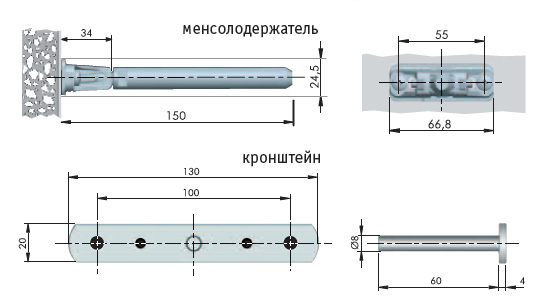

Рекомендации к установке TRIADE + кронштейн:

  • в цементную стену при помощи дюбелей диаметром 8 мм и саморезов 5х40 мм или 5х50 мм;
  • в деревянные панели при помощи саморезов диаметром 5 мм;
  • к стене из гипсокартона при помощи специальных дюбелей диаметром 8 мм и винтов М4х46 мм.

TRIADE крепится к кронштейну при помощи винтов М5х12 мм.

TRIADE Скрытый менсолодержатель

Регулировка

TRIADE Скрытый менсолодержатель TRIADE Скрытый менсолодержатель TRIADE Скрытый менсолодержатель

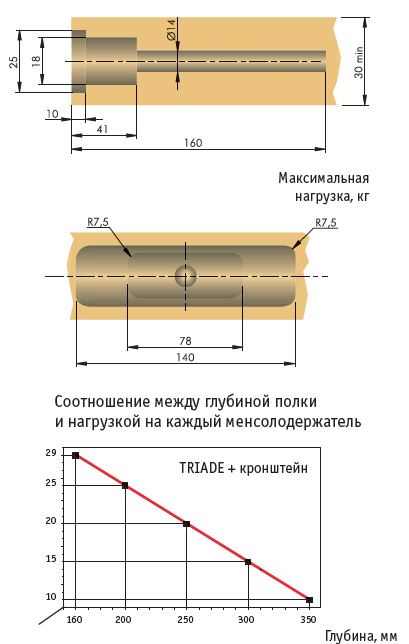

Соотношение между глубиной полки и нагрузкой на каждый менсолодержатель

TRIADE Скрытый менсолодержатель

Кондуктор

  • кондуктор значительно упрощает и ускоряет сверление точных присадочных отверстий под скрытые менсолодержатели TRIADE;
  • шаблон фиксирует и направляет сверло, предотвращая отклонения и погрешности;
  • толщина плиты: от 30 до 50 мм.
TRIADE Скрытый менсолодержатель TRIADE Скрытый менсолодержатель TRIADE Скрытый менсолодержатель
