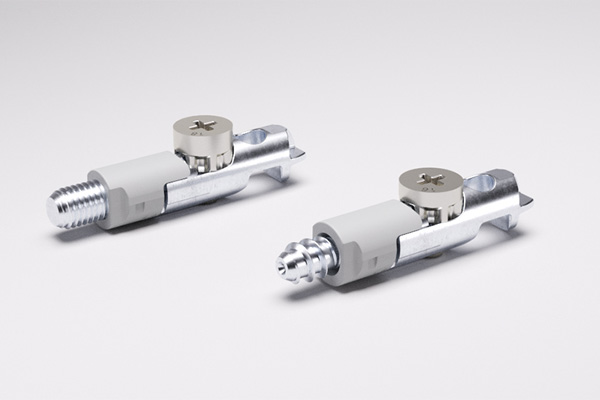

Стяжка TARGET J10
Вариант установки | Толщина плиты, мм | Артикул | |
---|---|---|---|
метрическая резьба | 16 | TARGETJ10/P16/M6 | КУПИТЬ |
евровинт | 16 | TARGETJ10/P16/EURO11 | КУПИТЬ |
метрическая резьба | 18 | TARGETJ10/P18/M6 | КУПИТЬ |
евровинт | 18 | TARGETJ10/P18/EURO11 | КУПИТЬ |
метрическая резьба | 25 | TARGETJ10/P25/M6 | КУПИТЬ |
евровинт | 25 | TARGETJ10/P25/EURO11 | КУПИТЬ |
Особенности:
- два вида резьбы: метрическая и евровинт;
- используется как стяжка для крепления к боковине или соосного крепления плит;
- предназначена для плит толщиной 16, 18, 25 мм.
Материал: металл, пластик
Используется с футорками и заглушками.
Евровинт 11 мм
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh3.jpg)
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh31.jpg)

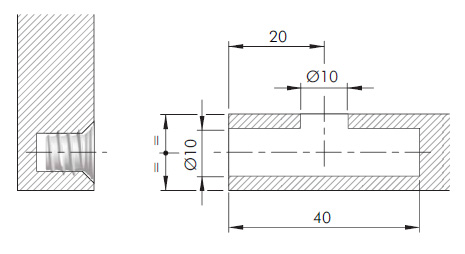

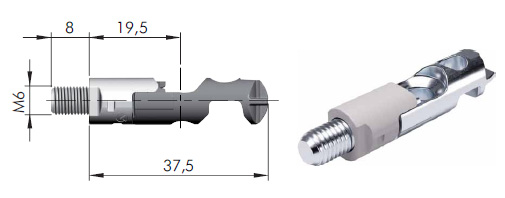

Метрическая резьба
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh1.jpg)
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh11.jpg)

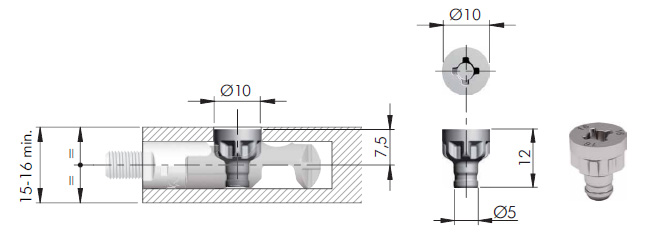

Плита 16 мм
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh4.jpg)
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh4.jpg)

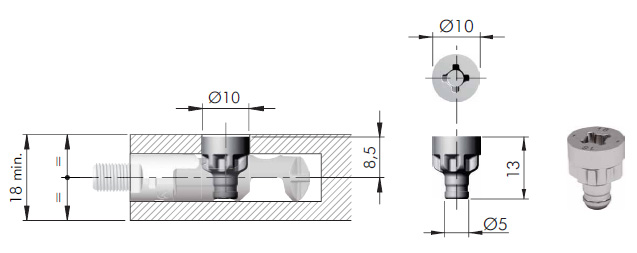

Плита 18 мм
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh5.jpg)
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh5.jpg)

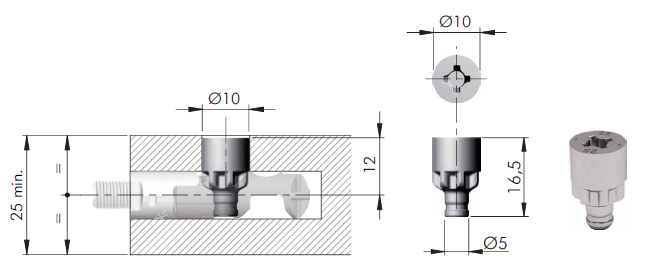

Плита 25 мм
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh6.jpg)
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh6.jpg)
Установка

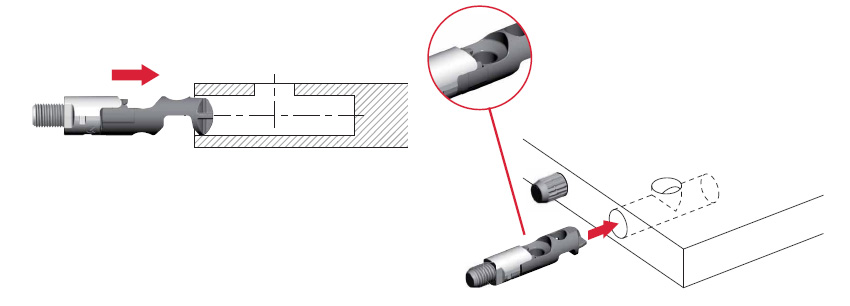

1. Важно! Вставить корпус стяжки отверстием вверх.
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh7.jpg)

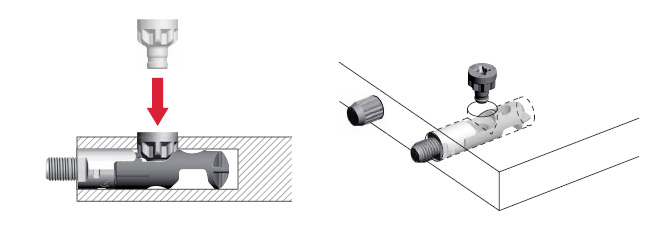

2. Важно! Установка винта в корпус стяжки осуществляется непосредственно при установке стяжки в плиту.
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh8.jpg)

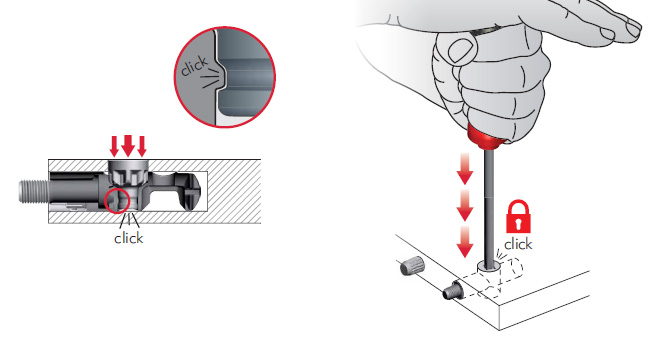

3. Нажать с усилием на винт стяжки крестовой отверткой.
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh9.jpg)

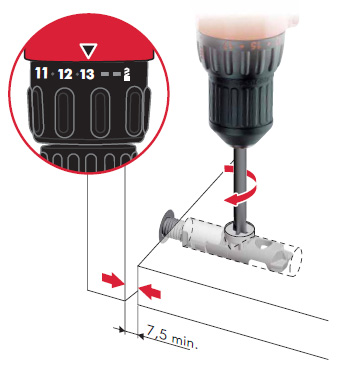

Важно! Использвать шуруповерт во фрикционном режиме.
![Стяжка TARGET J10](/CONTENT/connectings/target10-sh10.jpg)
